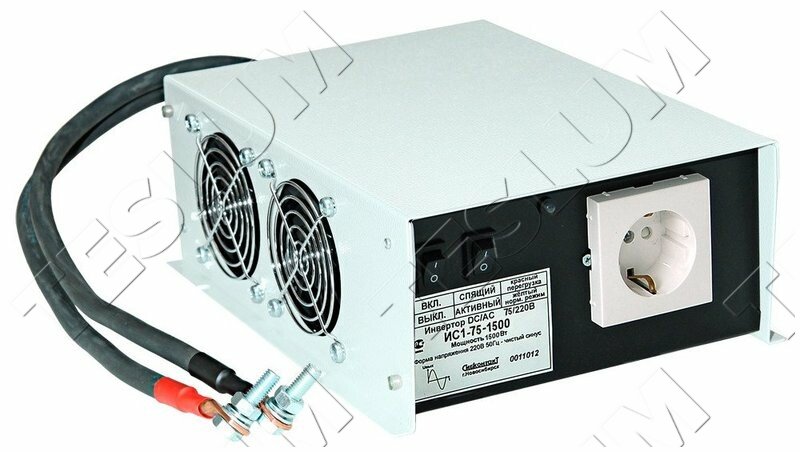

Инвертор ИС1-75-1500 преобразователь напряжения DC/AC, 75В/220В, 1500Вт
Краткое описание
Инвертор ИС1-75-1500 (преобразователь напряжения) преобразует постоянное напряжение аккумулятора 75 В в переменное синусоидальное напряжение 220 В и частотой 50 Гц. Качественные характеристики такого напряжения аналогичны характеристикам напряжения в бытовой сети.
Инверторы серии ИС1 – это новая линейка инверторов, усовершенствованная по своим функциональным и конструктивным особенностям. Инверторы обладают повышенной надежностью и большей электробезопасностью.
Инверторы с входным напряжением 75 В востребованы в поездах железной дороги.
Особенности инверторов ИС1
- Защита от попадания встречного напряжения 220В на выход инвертора
Зачастую при самостоятельной сборке систем бесперебойного питания, потребитель неправильно строит узел коммутации между сетью (или генератором электрической энергии) и инвертором. В результате чего, возможно попадание встречного напряжения 220В на выход инвертора. Данная защита предназначена для того, чтобы в такой ситуации инвертор не вышел из строя. Он просто отключится до исчезновения встречного напряжения.
- Высокое качество выходного синусоидального напряжения
Коэффициент несинусоидальности выходного напряжения всего 2 %. Это очень высокий показатель, позволяющий с минимальными потерями в мощности эксплуатировать нагрузки индуктивного характера (например, электродвигатели или трансформаторы).
- Повышенное время работы на максимальной мощности
Время работы в режиме перегрузки увеличено до 5 сек, что позволяет эффективно запускать инертную нагрузку, требующую длительного действия повышенных пусковых токов.
- Снижены пульсации тока, потребляемого от аккумулятора
Это повышает срок службы аккумуляторной батареи за счет потребления от нее стабильного тока с минимальным коэффициентом пульсаций.
- Улучшены параметры электро-магнитной совместимости
Прибор наводит меньше помех, как на непосредственно подключенную к нему нагрузку, так и на приборы, восприимчивые к помехам по радиоканалу.
- Больше возможностей для удобного монтажа
Вход и выход инвертора разнесены на противоположные стороны; возможно увеличение длины входных проводов до 3 м по желанию покупателя.
Встроенные защиты:
- Защита от попадания встречного напряжения 220В на выход инвертора
- Защита от короткого замыкания
При возникновении короткого замыкания в цепи нагрузки (подключенного оборудования) инвертор не выйдет из строя. Он отработает этот режим в течение нескольких секунд, затем отключится и будет периодически пытаться запуститься. Как только короткое замыкание будет устранено, инвертор автоматически вернется в рабочее состояние!
- Защита от перегрузки
Если мощность подключенного оборудования превысит номинальную мощность инвертора, тогда сработает защита от перегрузки. Инвертор не выйдет из строя, он отработает перегрузку в течение нескольких секунд, затем, если величина нагрузки не войдет в заданные пределы (не более 1500 Вт), произойдет отключение инвертора с последующими периодическими попытками перезапуска. После устранения перегрузки инвертор автоматически вернется в рабочее состояние.
- Защита от повышения напряжения питания
Если напряжение питания превысит 95 В, инвертор отключится. Как только напряжение питания войдет в пределы рабочего диапазона, инвертор автоматически вернется в рабочее состояние.
- Тепловая защита (защита от перегрева)
Защищает инвертор от перегрева при эксплуатации на предельных нагрузках или при повышенной t0окружающей среды. При достижении t0 внутри корпуса +70 0С инвертор отключается, после остывания - автоматически включается.
- Защита аккумулятора от полной разрядки (от снижения напряжения)
При снижении входного напряжения ниже 62 В инвертор автоматически отключится, тем самым защищая аккумуляторную батарею от глубокого разряда.
- Режим энергосбережения ("спящий" режим)
В случае отсутствия нагрузки, инвертор при наличии установки тумблера в положении "спящий", перейдет в режим пониженного энергопотребления (менее 30 мА). При появлении нагрузки более 30 Вт инвертор восстановит рабочее состояние.
ИС1-75-1500 - это инвертор широкого применения. Вы можете подключать любое оборудование, рассчитанное на работу от напряжения 220 В.
- аудио-, видео-, бытовая техника
- компьютеры
- электроинструменты (дрели, пилы, перфораторы и др.)
- отопительные котлы
- промышленное оборудование
- телекоммуникационное оборудование
- электродвигатели
- альтернативные источники энергии
- допускается работа на все виды нагрузок: активную, индуктивную, емкостную.
Характеристики
Гарантия - 3 года
Товар сертифицирован
Производство - СибКонтакт, Россия
Рабочий диапазон входного напряжения, В | 62-95 |
Номинальное значение входного напряжения, В | 75 |
Номинальный ток потребления инвертора (при номинальном напряжении питания), А. | 19 |
Ток холостого хода: в активном режиме, А в режиме энергосбережения «спящий», А |
0,3 0,03 |
Количество 15А предохранителей, шт | 3 |
Частота выходного напряжения, Гц | 50±0,2 |
Выходное напряжение, В | 220±10 |
Форма выходного напряжения | синусоидальная |
Номинальная выходная мощность, Вт* | 1500 |
Максимальная выходная мощность, Вт | 3000 |
Время работы на максимальной выходной мощности, сек. | 5 |
Коэффициент полезного действия, %, не менее | 92 |
Защита от короткого замыкания | + |
Защита от повышения напряжения питания | + |
Защита выхода преобразователя от попадания сетевого напряжения | + |
Защита от перегрузки | + |
Защита аккумулятора | + |
Тепловая защита | + |
Гальваническая развязка | + |
Режим энергосбережения*** | + |
Масса, кг, не более | 3,6 |
Габаритные размеры, мм | 206х285х102 |
* Выходная мощность снижается линейно, пропорционально входному напряжению.
